Miért áll le az ütőztetőm forgása? Okok és javítások

A rövid válasz: Miért nem forog az ütőztető?

Az ütős sprinkler elsősorban azért áll le, mert elégtelen víznyomás, eltömődött fúvóka, sérült vagy elkopott terelőkar rugó, törmelék szorult a hajtószerkezetbe vagy beszorult forgócsapágy . A legtöbb esetben a javítás egyszerű, és nem igényel speciális eszközöket. Ha pontosan megérti, hogy melyik alkatrész hibásodott meg, időt és pénzt takaríthat meg, és azzal a frusztrációval is megtakaríthatja, hogy a pázsit kiszárad, miközben Ön vakon végzi a hibaelhárítást.

Impact sprinklerek – néha impulzusos sprinklernek is nevezik – egy gyönyörűen egyszerű mechanikai elven működnek. A víz nyomás hatására kilép a fúvókából, nekiütközik egy súlyozott terelőkarnak, félretolja, és egy rugó visszapattintja. Ez az ismétlődő ütközés fokozatosan elforgatja a szórófejet az íve körül. Ha a lépések bármelyike ​​meghibásodik, az egész forgás leáll. Az alábbi szakaszok részletesen bemutatják az összes ismert hibamódot, valamint az egyes diagnosztizálásának és kijavításának konkrét lépéseit.

Hogyan működik az ütőztető valójában?

A problémák diagnosztizálása előtt segít megérteni a játék mechanikáját. Egy tipikus ütős sprinkler a következő kulcselemekből áll:

• Fúvóka: Szabályozza az áramlási sebességet és a permetezési mintát. Általában sárgaréz vagy műanyag, 3/32 hüvelyk és 5/32 hüvelyk közötti átmérőjű.
• Terelőkar (kalapácskar): Egy csuklós kar kis terelőlapáttal, amely elfogja a vízáramot. A kar rugós, így minden ütés után visszatér.
• Tavasz: Az energiát tárolja, amikor a terelőkart félretolják, és elengedi, hogy a kart visszapattanjon a folyamba, és ezzel a forgást meghajtó "ütést" hozza létre.
• Forgócsapágy (persely): A központi forgócsukló, amelyen a fej megfordul. Általában sárgarézből vagy polimerből készül.
• Kioldó nyakörvek (ívütközők): Állítható fülek, amelyek korlátozzák és meghatározzák a forgási ívet – általában 25° és 360° között beállítva.
• Felszálló és alap: A menetes bemenet csatlakozik a vízellátáshoz, a felszálló pedig a fejet a gyep fölé emeli.

Minden egyes forgási ciklus során a vízsugár megüti a terelőlapátot, kifelé nyomja a kart a rugóval szemben, majd a rugóerő kellő lendülettel visszaadja a kart, hogy egy fok töredékével meglökje a fejet. A percenkénti több száz cikluson keresztül ez egyenletes forgást eredményez. Ha a rugó túl gyenge, a kar túl merev, vagy a víznyomás túl alacsony, a kar vagy nem tér vissza elég gyorsan, vagy egyáltalán nem adja ki a fej mozgatásához szükséges impulzust.

Alacsony víznyomás: A leggyakoribb bűnös

A leggyakrabban előforduló ok, amiért az öntözőberendezés leáll nem megfelelő víznyomás . A legtöbb ütős sprinkler úgy van besorolva, hogy között működjön 30 és 50 PSI (font per négyzethüvelyk) . Amikor a nyomás nagyjából 25 PSI alá esik, a vízsugárnak nincs elég ereje ahhoz, hogy elegendő energiával félretolja a terelőkart. A kar gyengén csapkodhat, vagy egyáltalán nem mozdul, és a fej egy helyzetben marad.

Jelek, hogy a nyomás a probléma

• A sprinkler vizet permetez, de a fej alig mozog, vagy nagyon lassan forog.
• Ugyanabban a zónában több sprinkler egyszerre gyengén teljesít.
• A teljesítmény észrevehetően javul, ha kevesebb öntözőfej működik egyszerre.
• A szomszédok vagy más háztartási berendezések egyidejűleg vizet használnak.

A nyomásproblémák ellenőrzése és kijavítása

Csatlakoztasson egy egyszerű nyomásmérőt – 15 dollár alatt kapható bármely vaskereskedésben – az öntözőzóna közelében lévő tömlőszárhoz. Futtassa a zónát, és olvassa le a dinamikus (áramlási) nyomást. Ha 30 PSI alatt van, akkor nyomásproblémája van. A gyakori okok és megoldások a következők:

• Túl sok fej zónánként: Csökkentse az aktív fejek számát, vagy ossza fel a zónát két külön zónára.
• Részben zárt tápszelep: Keresse meg a fő öntözési elzárót, és győződjön meg arról, hogy teljesen nyitva van. Egy csak 75%-ban nyitott szelep 10-15 PSI-vel csökkentheti a nyomást.
• Alulméretezett tápvezeték: Egy ½ hüvelykes zsinór, amely több mint három vagy négy ütvefejet táplál, általában kiéhezteti a nyomást. A ¾ hüvelykes csőre való frissítés 8–12 PSI-t képes visszanyerni az általános lakossági rendszerekben.
• Települési ellátó nyomásesés: Egyes vízművek csökkentik a fővezeték nyomását a csúcsidőszakban. Ha az öntözést kora reggelre (6 óra előtt) ütemezi, ez gyakran elkerülhető.
• Nyomásszabályozó hiba: Ha otthonában van nyomáscsökkentő szelep (PRV), és az meghibásodott, akkor lehet, hogy nagyon alacsony vagy szabálytalanul ingadozik a nyomás. Egy vízvezeték-szerelő helytől függően 150–350 dollárért cserélheti ki a PRV-t.

Eltömődött fúvóka vagy törmelék a vízútban

A részben vagy teljesen eltömődött fúvóka korlátozza a terelőkart meghajtó vízsugarat. A sugársebesség kismértékű csökkentése is elegendő lehet a forgás megakadályozására. Az ütős sprinkler fúvókákon jellemzően 0,09 és 0,18 hüvelyk átmérőjű nyílások vannak – elég kicsik ahhoz, hogy egyetlen homokszem, egy csőkődarab vagy egy gyökéranyag töredéke eltömődést okozzon.

Az eltömődött fúvóka azonosítása

Kapcsolja be a vizet, és figyelje a permetezési mintát. Az egészséges ütési szórófej tiszta, feszes áramlást produkál. Az eltömődött fúvóka gyenge, diffúz permetet, szabálytalan legyezőformát vagy egyáltalán nem sugároz – még akkor is, ha a vezeték nyomása megfelelő. Azt is észreveheti, hogy a terelőkar megrándul anélkül, hogy teljes lendítést végezne.

A fúvóka tisztítása lépésről lépésre

1. Zárja el a vízellátást a sprinklerhez.
2. Csavarja le a fúvókát a szórófejről. A legtöbb ütvefúvóka menetes, és az óramutató járásával ellentétes negyed fordulattal távolítható el, vagy egy kis rögzítőcsap is megfoghatja.
3. Tartsa a fúvókát fény felé, hogy ellenőrizze, nincs-e látható akadály.
4. Áztassa a fúvókát fehér ecetbe 15-30 percig, ha ásványi lerakódás van jelen (gyakran olyan területeken, ahol kemény víz 200 mg/l keménység felett van).
5. Használjon vékony drótot, fogpiszkálót vagy a sok locsolókészlethez mellékelt fúvókatisztító eszközt a nyílás gyengéd megtisztításához. Soha ne használjon fúrószárat – az megnöveli a nyílást és tartósan megváltoztatja az áramlási sebességet.
6. Öblítse át a fúvókát úgy, hogy vizet enged visszafelé.
7. Telepítse újra és tesztelje.

Ha az eltömődés visszatérő probléma, telepítse a Y-szűrő szűrő a tápvezetéken a szórófejek előtt. Egy 150 mesh-es szitaszűrő 10–25 dollárba kerül, és eltávolítja a legtöbb törmeléket, mielőtt az elérné a fúvókát.

Kopott, gyenge vagy törött terelőkar rugó

A terelőkaron lévő rugó az ütközőmechanizmus szíve. Idővel – különösen az UV-sugárzásnak, szélsőséges hőmérsékleteknek vagy ásványi anyagokkal dús víznek kitett esőztetőkben – ez a forrás elveszti a feszültséget, korrodálódik vagy teljesen eltörik. Előfordulhat, hogy egy rugó, amely akár 20-30%-át is elvesztette eredeti feszültségének, már nem tudja visszafordítani a kart kellő erővel a fej elforgatásához , még akkor is, ha a víznyomás és a fúvóka állapota teljesen rendben van.

Hibás rugó diagnosztizálása

Kikapcsolt víz mellett kézzel tolja oldalra a terelőkart, és engedje el. Egy jó rugónak határozottan és hallhatóan vissza kell pattintania a kart. Ha a kar lassan sodródik vissza, csak részben tér vissza, vagy látható korrózió vagy törés a tekercsben, akkor a rugó a probléma. Sok ütős sprinklernél a rugó egy kis torziós tekercs, amely a terelőkar forgáspontjához kapcsolódik.

A tavasz cseréje

Csererugók olyan általános márkákhoz, mint a Rain Bird, Nelson és Orbit állnak rendelkezésre 2-8 dollár és jellemzően gyűjtőcsomagolásban érkeznek. Csere:

1. Távolítsa el a terelőkart a rögzítőkapocs megnyomásával vagy a forgócsap kicsúsztatásával, a modelltől függően.
2. Vegye figyelembe a régi rugó tájolását, mielőtt eltávolítaná – ha hasznos, készítsen fényképet.
3. Akassza az új rugót a karra és a test rögzítési pontjára ugyanabban a konfigurációban.
4. Csatlakoztassa újra a kart, és manuálisan próbálja ki a bepattanást, mielőtt bekapcsolná a vizet.

Ha nem tud pontos csererugót beszerezni, általában gazdaságosabb a teljes szórófej cseréje. A minőségi sárgaréz ütve-szórófej 8–20 dollárba kerül, és több rugócserét is kibír, ha a karosszéria már több éve üzemel.

Beszorult vagy korrodált forgócsapágy

A forgócsapágy – a központi persely, amely körül az egész fej forog – beszorulhat ásványi lerakódások, korrózió vagy fizikai sérülések miatt. Amikor a csapágy beszorul, még egy tökéletesen működő ütőmechanizmus sem tudja elforgatni a fejet, mert túl nagy a súrlódás a központi csuklónál.

Hogyan teszteljük a csapágyat

Kikapcsolt víz mellett próbálja meg kézzel forgatni a locsolófejet. A megfelelően működő fejnek szabadon kell forognia minimális ellenállással – szinte erőfeszítés nélkül el kell tudni forgatni két ujjal. Ha a fej merev, erőt igényel, vagy egyáltalán nem forog, a csapágy sérül.

Merev csapágy felszabadítása

• Könnyű korrózió vagy vízkő: Vigyen fel áthatoló kenőanyagot, például WD-40-et, vagy egy speciális sprinkler kenőanyagot a forgócsuklóra. Kézzel mozgassa a fejét oda-vissza 2-3 percig. Ismételje meg, ha szükséges, majd öblítse le vízzel az öntözés folytatása előtt.
• Erős vízkő (kemény vizű területek): Szerelje szét a fejet, áztassa 1–2 órára 50/50 arányú fehér ecetes oldatba a forgócsap elemeit, dörzsölje át egy kis kefével, öblítse le, majd szerelje össze.
• Fizikai sérülés: Ha a csapágy megrepedt, hornyos vagy deformálódott, a csere az egyetlen megbízható megoldás. A legtöbb ütős sprinklerben a forgócsap a test szerves része, ami azt jelenti, hogy a teljes fejet ki kell cserélni.

Kerülje az erős zsír használatát az ütve-szórócsapágyakon – ez magához vonzza a szennyeződéseket, és idővel súlyosbítja a problémát. A szilikon alapú kenőanyag vékony felhordása előnyösebb a hosszú távú forgókarbantartáshoz.

A kioldógallér elcsúszása vagy sérülése

Az ütős sprinklerek egy vagy két állítható kioldógyűrűt (más néven ívütközőt vagy irányváltó gallért) használnak a forgásív meghatározásához. Ezek a gallérok a sprinkler testén helyezkednek el, és a forgó fejen található kis füllel kapcsolódnak össze. Amikor a fej eléri a gallért, a fül az ellenkező oldalra fordítja a terelőkart, megfordítva a forgásirányt. Ha egy gallér megcsúszott, eltört vagy kiszorul a helyéről, a fej ezen a ponton megállhat, és soha nem fordul meg, így azt a látszatot keltve, hogy a forgás teljesen leállt.

Kioldó nyakörvek ellenőrzése és beállítása

Kapcsolja be a vizet, és figyelje a fej forgását. Ha egy adott ponton megáll, és úgy tűnik, hogy a terelőkar egy helyzetben megakadt, ellenőrizze a kioldógyűrűt azon a helyen. A gallérnak szilárdan kell illeszkednie a hornyába, és megfelelő szögben kell lennie, hogy a tolatófül zökkenőmentesen illeszkedjen.

• Csúsztassa a gallért egy új pozícióba a testen, és ellenőrizze, hogy a fej megfelelően megfordul-e.
• Ha a gallér füle megrepedt vagy letört, cserélje ki a gallért. Sok gyártó cseregallér-készleteket árul 3–7 dollárért.
• Teljes körben (360°-os) forgatás esetén a tolatógyűrűt teljesen el kell távolítani, vagy úgy kell elhelyezni, hogy normál működés közben ne kapcsolódjon be.

Törmelék a terelőkar-mechanizmusban

A föld feletti felszállókra szerelt ütős sprinklerek különösen érzékenyek a terelőkar és a sprinklertest közé bekerülő törmelékre. A levágott fű, apró kavicsok, rovartestek, maghüvelyek és más szerves anyagok elakadhatnak a kart nyitott vagy zárt helyzetben. Ez különösen gyakori azokon a területeken, ahol a fűnyírás vagy a szél elterjedése rendszeresen törmeléket juttat az öntözőbe.

Törmelék eltávolítása

Zárja el a vizet, és alaposan ellenőrizze a terelőkar forgáspontját. Vékony eszközzel – fogpiszkáló vagy kiegyenesített iratkapocs jól működik – vizsgálja meg a forgócsapot, és távolítsa el a szabad mozgást akadályozó anyagokat. A látható törmelék eltávolítása után futtasson rövid ideig vizet a sprinkleren, hogy kiöblítse a maradék részecskéket. Mielőtt üzembe helyezné a sprinklert, ellenőrizze újra a kar bepattanását.

Ha a törmelék behatolása tartós probléma, fontolja meg az ütve-locsoló felszerelését a súlyozott alap védőburkolattal , vagy váltson egy felugró ütős sprinkler stílusra, amely használaton kívül a fejet a föld alatt tartja.

Túlzott víznyomás, ami a fej leblokkolását okozza

Míg az alacsony nyomás a leggyakoribb nyomással kapcsolatos probléma, a túlzottan magas nyomás megakadályozhatja az öntözőberendezés megfelelő forgását is. Amikor a nyomás meghaladja a kb 60-70 PSI , a vízsugár túl nagy erővel éri a terelőkart – a kar annyira hátra van tolva, hogy túlszárnyalja a visszatérési útvonalát, vagy a hidraulikus erő lényegében kitérített helyzetbe szorítja a kart anélkül, hogy lehetővé tenné a tiszta visszapattanást. Ez egy fejben nyilvánul meg, amely szabálytalanul oszcillál, vagy egyszerűen mozdulatlan marad az erős vízáramlás ellenére.

A túlnyomás diagnosztizálása

Használjon nyomásmérőt a zónát tápláló tápvezetéken. Ha a dinamikus nyomás meghaladja az 55 PSI-t a sprinkler csatlakozási pontján, a túlnyomás valószínűleg hozzájárul. Az egyéb jelek közé tartozik a párásodás vagy párásodás a fúvókánál (finom cseppek, nem pedig összefüggő áramlás), vízkalapács zaj a csövekben, amikor a zóna aktiválódik, vagy gyakori membránhibák a közeli mágnesszelepekben.

Megoldások magas nyomásra

• Telepítse a nyomásszabályozó az öntözési zóna előtti tápvezetéken. A nyomást egy előre beállított szintre (általában 30 vagy 45 PSI) csökkentő zóna-specifikus szabályozók 15–40 USD áron kaphatók.
• Használjon részlegesen zárt gömbcsapot a zóna betáplálásánál az áramlás csökkentése és ezáltal a dinamikus nyomás csökkentése érdekében. Ez egy durva beállítás, de csípősen működhet.
• Váltson nagyobb méretű fúvókára az ütős sprinkleren, hogy nagyobb áramlást biztosítson ugyanazon a nyomáson, ami csökkenti a sugár sebességét és a kar ütközési erejét.

A gyakori hibamódok összehasonlítása egy pillantással

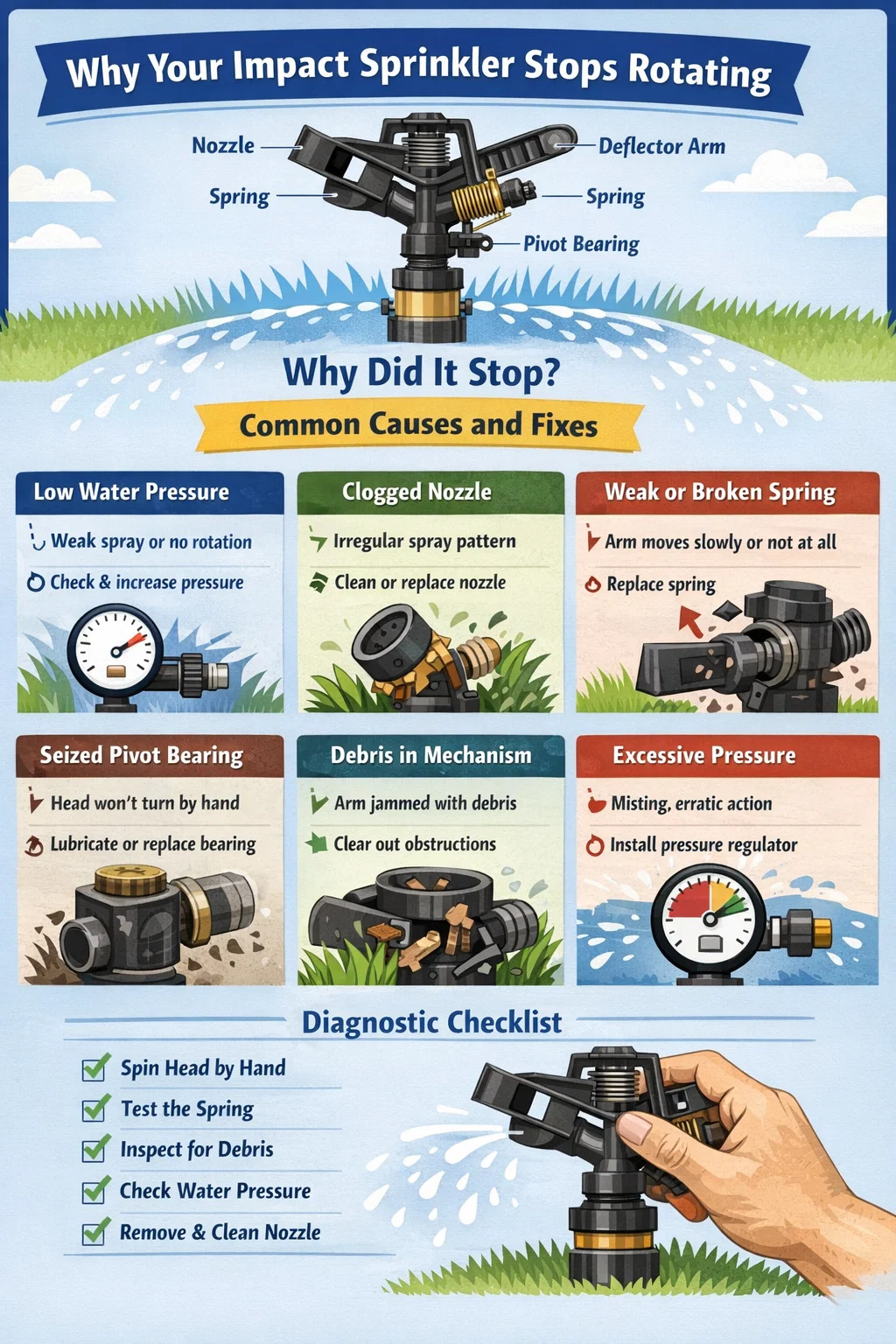

Az alábbi táblázat összefoglalja a leggyakrabban előforduló okokat, amelyek miatt az ütős sprinkler leáll a forgása, hogyan lehet azonosítani az egyes problémákat, valamint a megoldás tipikus költségeit:

Lépésről lépésre végzett diagnosztikai folyamat bármilyen ütős sprinklerhez

Ahelyett, hogy találgatna, dolgozza át ezt a logikai sorrendet, amikor az öntözőszóró leáll. Minden lépés kiküszöböl egy okkategóriát, mielőtt a következőre lépne.

1. Ellenőrizze a kéz forgását: A víz leeresztése mellett kézzel forgassa meg a fejet. Ha merev, akkor minden más előtt a forgócsapágyat címezze meg.
2. Tesztelje a terelőkar rugóját: Tolja félre a kart és engedje el. Ha nem pattan vissza határozottan, a rugót ki kell cserélni.
3. Vizsgálja meg a látható törmeléket: Nézzen körül a kar forgócsapjában, a fúvókán és a kioldógallér területén, hogy nincs-e idegen anyag.
4. Nyissa meg a vizet, és figyelje meg: Jegyezze meg, hogy egyáltalán van-e permetezés, milyen a sugár minősége, és hogy a forgási ciklus melyik része nem sikerül.
5. Mérje meg a nyomást: Használjon mérőeszközt a kínálati oldalon. Győződjön meg arról, hogy a zóna 30 és 55 PSI között működik.
6. Távolítsa el és ellenőrizze a fúvókát: Szükség szerint tisztítsa meg vagy cserélje ki a találtak alapján.
7. Ellenőrizze az utazási nyakörveket: Ellenőrizze, hogy helyesen vannak-e elhelyezve és sértetlenek, ha a fej egy adott ponton megáll.
8. Cserélje ki a fejet, ha minden más nem működik: Ha a tisztítás, beállítás és kenés nem oldotta meg a problémát, az új fej a legköltséghatékonyabb megoldás.

Megelőző karbantartás az ütős sprinklerek megbízható forgása érdekében

Az öntözőrendszer legtöbb problémája megelőzhető alapvető szezonális karbantartással. A megfelelően karbantartott szórófej hosszú ideig tart 10-20 év lakossági alkalmazásokban – jelentős különbség azokhoz az egységekhez képest, amelyek nem kapnak figyelmet és 3–5 éven belül meghibásodnak.

Tavaszi indítási ellenőrzőlista

• Öblítse át a tápvezetékeket a sprinklerek csatlakoztatása előtt, hogy megtisztítsa a téli leállás során felgyülemlett törmeléket.
• Vizsgálja meg az egyes locsolófejeket, hogy nincsenek-e repedések, különösen a fúvóka és a forgórész környékén, ahol a fagyás-olvadás ciklusok okozzák a legtöbb kárt.
• Tesztelje a terelőkar rugóját minden fejen. Cserélje ki azokat, amelyek elvesztették a feszültséget.
• Ellenőrizze, hogy a forgócsapágy szabadon forog-e, és vigyen fel enyhe bevonatot szilikon kenőanyaggal, ha a fejet egyáltalán nem érzi merevnek.
• Ellenőrizze a fúvóka állapotát, és távolítsa el a lerakódást és a törmeléket.
• Győződjön meg arról, hogy az ívleállító gallér pozíciói nem mozdultak el a tárolás vagy a fagyás során.

Szezon közbeni karbantartás

• Havonta egyszer ellenőrizze az egyes zónákat. Járja be a területet, miközben a rendszer működik, és keressen olyan fejeket, amelyek nem forognak, vagy nem várt irányba permeteznek.
• A fűnyírás vagy a szórófejek közelében végzett bármilyen munka után ellenőrizze, hogy a berendezés vibrációja vagy szél nem tolt-e törmeléket a kar szerkezetébe.
• Ha kemény vizű területen tartózkodik (150 mg/l feletti kalcium-karbonát), fontolja meg a fúvóka területének rövid ecetes öblítését a szezon közepén, hogy megakadályozza a vízkő lerakódását.

Őszi téliesítés

• Engedje le vagy fújja ki az összes vezetéket az első kemény fagyás előtt, hogy megakadályozza a fúvókában és a forgócsapházban lévő víz kitágulását és a fej megrepedését.
• Ha a fejek olyan föld feletti felszállókon vannak, amelyeket nem lehet teljesen leereszteni, távolítsa el őket, és télen tárolja zárt térben.
• Jegyezze fel azokat a fejeket, amelyek a szezon során problémákat mutattak, így a tavasz előtt megoldhatja őket, nem pedig az öntözési szezon újrakezdésekor.

Mikor kell cserélni javítás helyett

Vannak helyzetek, amikor a javítás folytatása nem a megfelelő hívás. Fontolja meg a teljes szórófej cseréjét, ha:

• A fej több mint 10-12 éves, és egy szezonon belül többszörös javítást igényelt.
• A test megrepedt vagy jelentős korróziót mutat, ami befolyásolja a szerkezeti integritást.
• Az adott modellhez már nem állnak rendelkezésre cserealkatrészek (rugók, fúvókák, gallérok).
• A forgócsapágy tartósan hornyolt vagy hornyolt, és cserecsapágy külön nem kapható.
• A javításhoz szükséges alkatrészek összköltsége megközelíti vagy meghaladja az új fej költségét.

Egy jó hírű márkától, például a Rain Birdtől, a Nelsontól vagy az Orbittól származó új sárgaréz szórófej általában költséges 10-25 dollár . Tekintettel arra, hogy egy öntözési vállalkozó egyetlen szervizhívása óránként 75–150 dollárba kerül, az öntözőszórófejek saját javítása vagy cseréje szinte mindig a jobb ár-érték arányt képviseli – különösen akkor, ha a fenti lépésekkel helyesen diagnosztizálta a problémát.
