Be lehet állítani egy ütős sprinklert? Teljes útmutató

Igen, beállíthatja az ütős sprinklert – ez valójában mit jelent

A rövid válasz igen – az ütve-szórók a rendelkezésre álló legjobban állítható öntözőeszközök közé tartoznak. A permetezési ívet, a víztávolságot, az áramlási mintát és a forgásirányt a legtöbb esetben speciális szerszámok nélkül módosíthatja. Legyen szó egy alap tömlővégű ütve-szórófejről vagy egy bonyolultabb felugró ütőrendszerről, szinte minden funkciója beállítható az öntözési zóna alakjához és méretéhez. A kulcs az, hogy tudjuk, melyik alkatrész melyik viselkedést vezérli, mivel minden komponens egy adott munkát végez.

Impact sprinklerek egyszerű mechanikai elven működjön: a víznyomás egy sugárfolyamot nyom át a fúvókán, amely eltalál egy súlyozott kart (az ütközőkart vagy a terelőkarot), megforgatva a szórófejet. Egy rugó ismételten alaphelyzetbe állítja a kart, létrehozva az ismerős ritmikus kattogást. Ez az önvezető forgási mechanizmus teszi őket olyan megbízhatóvá – de egyben az is, ami minden beállítási pontot értelmessé tesz. Módosítson egy változót, és megváltozik a teljes öntözési viselkedés.

A legtöbb lakossági és mezőgazdasági szórófej beállítható úgy, hogy lefedje a forgási mintát 15 foktól a teljes 360 fokos körig bárhol . A permetezési távolság általában körülbelül 10 láb és több mint 60 láb között van a modelltől és az üzemi nyomástól függően.

Az alkatrészek megértése, mielőtt bármihez is hozzányúlna

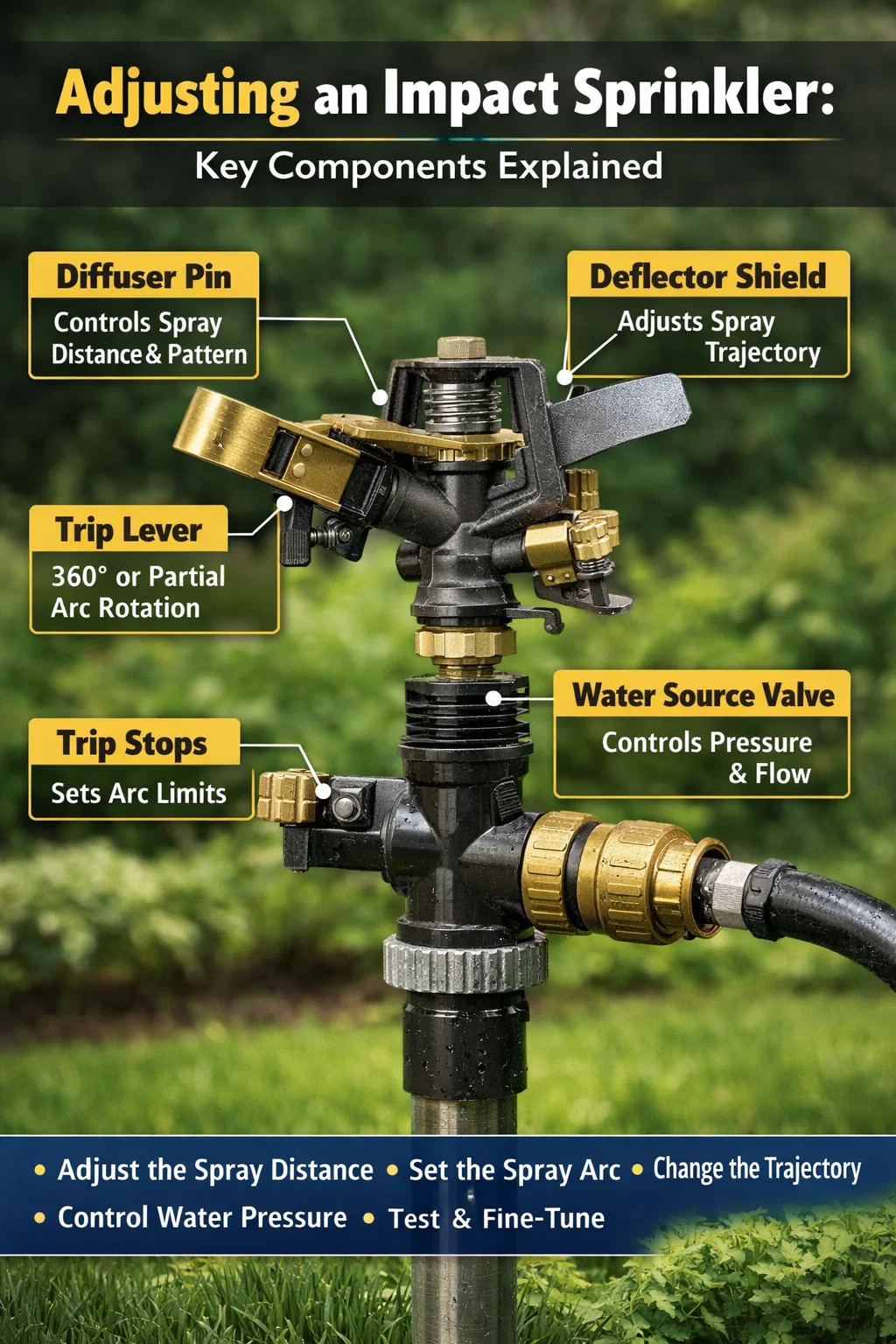

Mielőtt bármilyen beállítást végezne az ütve-locsolón, segít megérteni az egyes alkatrészek működését. A rossz rész elérése az udvar egyik sarkát túlöntözi, míg egy másik csont száraz marad. Íme a legtöbb szabványos ütve-szórófej fő állítható részei:

Ne feledje, hogy nem minden ütve-locsoló modell tartalmazza ezeket a komponenseket. Egyes alapvető, teljes kör alakú sárgaréz ütőfejek – különösen a mezőgazdasági felhasználásra tervezettek – csak rögzített mintázatúak, ami azt jelenti, hogy a forgás be van állítva, és csak kisebb párásítási beállításokat lehet végrehajtani egy terelőcsavaron keresztül. Mindig ellenőrizze a termék specifikációit, mielőtt feltételezi, hogy minden beállítás elérhető.

Hogyan állítsuk be a permetező ívet egy ütős sprinkleren

A permetező ív azt jelenti, hogy az ütős sprinkler mekkora kört fed le forgása közben. Egy kerek pázsit közepén elhelyezett locsológépnél a teljes 360 fokos lefedettségnek van értelme. Sarokba vagy kerítéshez támasztott kerti ágyhoz részleges ívre van szükség – mondjuk 90 vagy 180 fokban –, hogy elkerülje a felhajtót vagy a ház oldalát.

Teljes 360 fokos elforgatás beállítása

Az ütve-szórófej teljes kör lefedettségre váltásához keresse meg a kioldókart a sprinklerfej oldalán, és fordítsa függőleges helyzetbe. A kioldókar felemelésekor már nem akad be a kioldóütközőkbe, így a fej folyamatosan egy teljes körben forog. Ez az alapértelmezett üzemmód a legtöbb középen elhelyezett locsológépnél, és a legegyszerűbb konfiguráció.

Részleges ív beállítása a célzott öntözéshez

Az ív részleges lefedéséhez nyomja le a kioldókart, hogy az a kioldóütközőkhöz illeszkedjen. Ezután csúsztassa el a két kioldóütközőt – a műanyag bilincseket a locsolófej alján –, hogy meghatározza az öntözési zóna bal és jobb oldali határát. Ahogy a fej forog, a kioldókar minden ütközőt eltalál, megfordítva az irányt. Minél közelebb vannak egymáshoz az ütközők, annál keskenyebb az ív. Mindig győződjön meg arról, hogy a kioldókar mindkét kioldóütköző külső oldalán helyezkedik el, különben a tolatás nem működik megfelelően.

Egy gyakorlati példa: ha egy kerti ágyat öntöz, amely az udvar északi oldalán húzódik, az egyik megállót nagyjából az ágyás bal szélén, a másikat pedig a jobb szélén helyezze el. Az esőztető csak ezen a zónán keresztül oszcillál oda-vissza, az udvar többi részét érintetlenül hagyva.

A víz távolságának beállítása ütős sprinkler fejen

A távolságszabályozás az egyik leggyakrabban szükséges beállítás, különösen akkor, ha az öntözővíz kerítésnek, ösvénynek vagy a szomszéd udvarának ütközik. Három fő módja van a permetezési távolság csökkentésének vagy növelésének.

A diffúzorcsap használata a permetezési távolság lerövidítésére

A diffúzorcsap egy nagy csavar a szórófej elején, közvetlenül a fúvóka nyílása felett. Az óramutató járásával megegyező irányba forgatva a csapot tovább fűzi a vízsugárba, ami a sugarat szélesebb, rövidebb permetté bontja. Minél jobban kinyúlik a csap a fúvókán, annál jobban szétszóródik a víz – vagyis inkább kifelé nyúlik, mintsem előrenyúlik. Ez akkor ideális, ha nagy területet kell öntöznie a locsolóhoz közel, nem pedig egy távoli pontot.

A távolság maximalizálása érdekében csavarja le a diffúzor csapját az óramutató járásával ellentétes irányba, amíg teljesen vissza nem húzódik vagy teljesen eltávolítja. Anélkül, hogy a gombostű megszakítaná az adatfolyamot, a víz koncentrált sugárként távozik, amely lényegesen messzebbre képes eljutni - egyes modelleknél a diffúzorcsap eltávolítása 20-40 százalékkal növeli az elérést a teljesen becsavart helyzethez képest.

A terelőpajzs használata a pálya megváltoztatásához

A terelőpajzs az öntözőfej tetején lévő lapos fémdarab, amely általában az óramutató járásával megegyező vagy azzal ellentétes forgatással állítható. Amikor a pajzs lefelé van döntve a patak ösvényébe, alacsonyabb, rövidebb ívbe irányítja a vizet – tökéletes a növények és a fű öntözéséhez a locsoló közvetlen közelében. Ha a pajzsot a pataktól szögben elfordítják, vagy függőlegesebb helyzetben tartják, a víz magasabb ívben halad, és nagyobb távolságokat tesz meg.

A terelőpajzs állítása különösen hasznos a tábla szélén vagy nagy gyep szélén elhelyezett háromlábú vagy szánkótalapzatra szerelt ütve-locsolóknál. A patak pályájának megdöntésével távoli sarkokat érhet el anélkül, hogy az egész egységet áthelyezné.

Távolság beállítása a víznyomáson keresztül

A legegyszerűbb távolságbeállításhoz egyáltalán nincs szükség szerszámra: fordítsa el a csapot vagy a tömlőszelepet. A növekvő vízáramlás növeli a nyomást, ami növeli a szórófej távolságát és forgási sebességét is. Az áramlás csökkentése közelebb hozza a permetet, és lelassítja a fej forgását. Ez a módszer különösen hasznos a tömlőhöz csatlakoztatott hordozható ütve-szórófejeknél, ahol nem akarja fizikailag megérinteni a fej beállításait.

Egy fontos figyelmeztetés: az ütős sprinklereknek általában minimális üzemi nyomásra van szükségük a megfelelő működéshez. A legtöbb szabványos modellnek szüksége van rá legalább 15 PSI hogy megfelelően forogjon. E küszöbérték alatt előfordulhat, hogy a fej leáll a pörgéstől, vagy a víz csöpöghet, nem pedig kinyúlik. Ha alacsony nyomású vízellátással dolgozik, előfordulhat, hogy az ütős sprinklerek nem a megfelelő eszköz a munkához.

Hogyan állítsuk be a permetezési mintát sugárról ködre

A távolságon és az íven túl az ütős sprinklerek lehetővé teszik magának a permetnek a karakterének megváltoztatását is – erős koncentrált sugárból finom, gyengéd köddé. Ez többet számít, mint a legtöbb ember gondolná. A palánták, a frissen fektetett gyep és a finom virágágyások lágy, szétszórt permetezést élveznek, amely nem mozdítja el a talajt és nem károsítja a törékeny növényeket. A beépített gyepszőnyegeket és a nagy mezőgazdasági parcellákat jobban szolgálja egy erős, közvetlen vízfolyás, amely mélyen behatol a talajba.

Itt is a diffúzor tűje az elsődleges vezérlő. A teljesen visszahúzott csap a legnehezebb közvetlen sugárt hozza létre. Ahogy fokozatosan becsavarja, a permet szélesebbé és lágyabbá válik. Maximális behelyezéskor a patak széles köddé vagy legyezőmintázattá tör, amely finoman befedi a közeli területeket. Egyes modellek tartományfúvókát is tartalmaznak a meghajtó fúvóka mellett – ennek a másodlagos fúvókának a csatlakoztatása vagy kihúzása megváltoztatja a teljes áramlási mennyiséget, ami közvetve a permetezés jellegét is befolyásolja.

Az újonnan vetett pázsitoknál jól működik a középső helyzetű diffúzorcsap-beállítás: a permet eléggé szétszóródik ahhoz, hogy ne mossa ki a magvakat a helyéről, de még mindig elegendő ereje van ahhoz, hogy behatoljon a talaj felszínébe, ne csak a felső réteget nedvesítse meg.

Ütköző sprinklerek beállítása különböző alaptípusokhoz

Az öntözőszóró által használt alap típusa befolyásolja annak elhelyezését és áthelyezését, ami a szélesebb beállítási kép része. A három legelterjedtebb alapkonfiguráció az állvány, a szán és a tüske, amelyek mindegyike különböző alkalmazásokhoz alkalmas.

• Állvány alap: Állítható magasságú, így ideális a magas növények vagy a sűrű kerti ágyások öntözéséhez. A magasság a legtöbb modellen nagyjából 18 hüvelyk és 4 láb között állítható be. A magasabb szerelés növeli a hatékony szórási sugarat, mivel az ív nagyobb magasságból indul.
• Szánkó alap: A talajon ül, és könnyen áthúzható egyik területről a másikra. Kevésbé stabil puha vagy egyenetlen talajon, de jól használható sík pázsitokhoz és szántóföldi öntözéshez, ahol gyakran megtörténik az áthelyezés.
• Tüske alap: Közvetlenül a talajba nyomva stabil, fix pozíciót biztosít. Nehezebb áthelyezni a munkamenet közepén, de szeles körülmények között a helyén marad. Egyes tüskés modellek a földbe épített öntözőrendszerben lévő felszállóhoz csatlakoznak.

Ha állványra szerelt ütős sprinklert használunk nagy felületek lefedésére, a fej maximális magasságba emelése, miközben a terelőpajzs semleges helyzetben van, lehetővé teszi, hogy a patak nagy ívben haladjon és széles átmérőt fedjen le. Egyes állványos szórófejek megfelelő körülmények között akár 20 méter (nagyjából 65 láb) átmérőjű területeket is lefedhetnek.

Gyakori beállítási problémák és megoldásuk

Még megfelelő beállítás mellett is előfordul, hogy az ütős sprinklerek váratlanul viselkednek. A legtöbb probléma a néhány gyakori ok egyikére vezethető vissza.

Az öntözőfej nem forog

Ha az ütközőkar mozog, de a fej nem forog, ellenőrizze, hogy a fej tövénél lévő csapágy nincs-e eltömődve törmelékkel. Az ütős sprinklerek egy forgó csapágyra támaszkodnak, hogy a fej szabadon foroghasson. Idővel ásványi lerakódások, szennyeződések és szemcsék halmozódnak fel a csapágyházban, és súrlódást okoznak. Szerelje szét a fejet, öblítse le az összes alkatrészt tiszta víz alatt, majd szerelje össze. Kemény vizű területeken, ha az alkatrészeket 15-20 percre enyhe ecetes oldatba áztatja, az hatékonyan feloldja az ásványi anyagok felhalmozódását.

Győződjön meg arról is, hogy a víznyomás meghaladja a 15 PSI minimumot. Az a fej, amely enyhén megrándul, de nem képes teljesen elfordulni, szinte mindig nyomásprobléma.

Egyenetlen permetezés vagy puddling egy helyen

Az öntözőfej közelében lévő tócsázás jól dokumentált viselkedés az ütközőfejekkel. Mivel a forgási mechanizmus minden egyes megállásnál rövid szünetet és megfordítást foglal magában, a sprinkler valamivel több időt tölt azzal a két határhelyzettel szemben, és több vizet rak le ezeken a pontokon. Az egyik praktikus megoldás az, hogy az ívet kissé kiszélesítjük a tervezett öntözési zónán túl mindkét oldalon, így a megfordítási pontok közvetlenül a célterületen kívül esnek. Egyes kezelők két egymást átfedő ütve-locsolót használnak a tócsás hatás teljes kiküszöbölésére az egyenletes keresztfedés révén.

A sprinkler túllő a célterületen

Ha a patak a beállítások ellenére továbbra is eléri a kerítést, felhajtót vagy a szomszéd udvarát, először próbálja meg negyed fordulattal becsavarni a diffúzor csapját, miközben az öntöző működik. Figyelje meg, hogyan rövidül a folyam minden lépésnél. Ha ez nem elég, engedje le a terelőpajzsot, hogy az ívet lefelé irányítsa. Végső megoldásként csökkentse a víznyomást a forrásnál. A részben behelyezett diffúzorcsap, az alacsonyabb terelőszög és a csökkentett víznyomás kombinációja három rétegnyi távolságcsökkentést tesz lehetővé.

Kioldókar nem fordítja az irányt

Ha a szórófej folyamatosan a tervezett ívhatárokon túl forog, a kioldókar a kioldóütközőkön belül lehet, nem pedig azon kívül. A kioldókart mindkét kioldóütköző külső szélére kell helyezni, hogy megfelelően bekattanjon. Csúsztassa befelé a kioldóütközőket, amíg be nem tartják a kioldókart, és ne fordítva. Ez az egyik leggyakoribb beállítási hiba a részleges íves konfigurációknál, és a javítás körülbelül tíz másodpercet vesz igénybe, miután megértette a helyes geometriát.

Tippek, hogyan hozhatja ki a legtöbbet az öntözőbeállításból

Néhány gyakorlati szokás a beállítási folyamatot gyorsabbá és idővel megismételhetőbbé teszi.

• A beállítások elvégzése előtt mindig járassa a sprinklert egy teljes cikluson keresztül. Ami jól néz ki, miközben a feje mellett görnyed, egészen másképp nézhet ki, ha hátralép, és az öntözési zóna széléről nézi.
• Ha elégedett, készítsen fényképet a végső beállítási beállításokról. Ez különösen hasznos a szezonális öntözési beállításoknál, ahol az öntözőt hónapokig tárolják, és minden tavasszal visszaállítják.
• Nyugodt körülmények között állítsa be az öntözőfejeket. A szél jelentősen befolyásolja a víz tényleges leszállási helyét, szinte lehetetlenné teszi a lefedettség pontos finomhangolását viharos időben.
• Ha modellje külön távolságszabályozó tárcsával rendelkezik (egyes magasabb kategóriás lakossági és mezőgazdasági modelleknél van), használja azt elsődleges távolságszabályzóként, és kezelje a diffúzorcsapot és a terelőpajzsot finomhangoló eszközként. A távolsági tárcsák általában hozzávetőleges lefedettségi sugarakkal vannak ellátva, így pontosabbak a kezdeti beállításhoz.
• A repedt vagy rosszul beállított alkatrészeket azonnal cserélje ki. A törött kioldóütköző vagy a lecsupaszított diffúzorcsapmenet nem befolyásolja azonnal a forgást, de a beállítás idővel eltolódik, mivel a víznyomás ingadozik az öntözés során.

Az ütős sprinklerek a tartósság érdekében készültek – a megfelelően karbantartott sárgaréz és nagy teherbírású műanyag modellek rutinszerűen 10 vagy több évig kitartanak a rendszeres szezonális használat során. Az állítómechanizmusok szándékosan egyszerűek és robusztusak, és a legtöbb esetben speciális szerszámok nélkül, kézzel kezelhetők. Ez az egyszerűség az egyik fő ok, amiért a szórófejes öntözőberendezések továbbra is praktikus választás a pázsitokon, kertekben és mezőgazdasági területeken évtizedekkel azután, hogy a bonyolultabb rotorrendszerek elérhetővé váltak.

Amikor az ütős sprinkler nem állítható tovább

Valódi korlátai vannak annak, amit a kiigazítás megvalósíthat. Egyes teljes kör alakú sárgaréz mezőgazdasági ütőfejek fix mintázatú egységként vannak kialakítva – folyamatos 360 fokos hurokban forognak, részíves lehetőség nélkül. Az egyetlen módosítás ezeken a modelleken egy terelőcsavar, amely párásító hatást ad. Ha e fejek valamelyikével irányított vezérlésre van szüksége, az egyetlen igazi lehetőség a teljes öntözőberendezés áthelyezése vagy állítható mintájú modellre való átváltás.

Hasonlóképpen, ha egy téglalap vagy keskeny téglalap alakú területet próbál megöntözni – például egy gyepsávot a felhajtó és a sövény között –, az ütve-locsoló körkörös szórásképe eredendően nem hatékony, függetlenül attól, hogyan állítja be. A téglalap alakú területeket jobban szolgálják az oszcilláló sprinklerek, amelyek oda-vissza legyezőmintázatot hoznak létre, amely természetesen illeszkedik a négyzet és téglalap alakú ágyakhoz. A négyszögletű lefedettség ütős sprinklerrel való közelítése azt jelenti, hogy jelentős vízveszteséget fogadunk el a szalag mindkét végén lévő keményrétegen.

Az ütős sprinklerek a nagy, nagyjából kör alakú vagy legyező alakú zónákban kiválóak ahol forgási mintájuk tisztán leképez a terepre. Ha az öntözési terület geometriája megegyezik az öntözőberendezések természetes hatásával, a beállításuk gyors és hatékony. Ha a geometria nem egyezik, a beállításokkal el lehet jutni, de egy másik típusú locsoló lehet a praktikusabb hosszú távú megoldás.
